اورینگ ها نقش مؤثر در صنایع لاستیکی دارند که وظیفه اصلی آنها آب بند کردن قطعات است.
شناخت دقیق عملکرد، انواع، جنس و مشخصات O-RINGها به مهندسان و خریداران کمک می کند تا انتخابی دقیق و اقتصادی داشته باشند. در این مقاله به صورت تخصصی، به بررسی جزئیات اورینگ ها میپردازیم.
اگر قصد خرید یا مشاوره در این زمینه را دارید، صفحه محصولات لاستیکی آریل صنعت را نیز حتما ببینید.

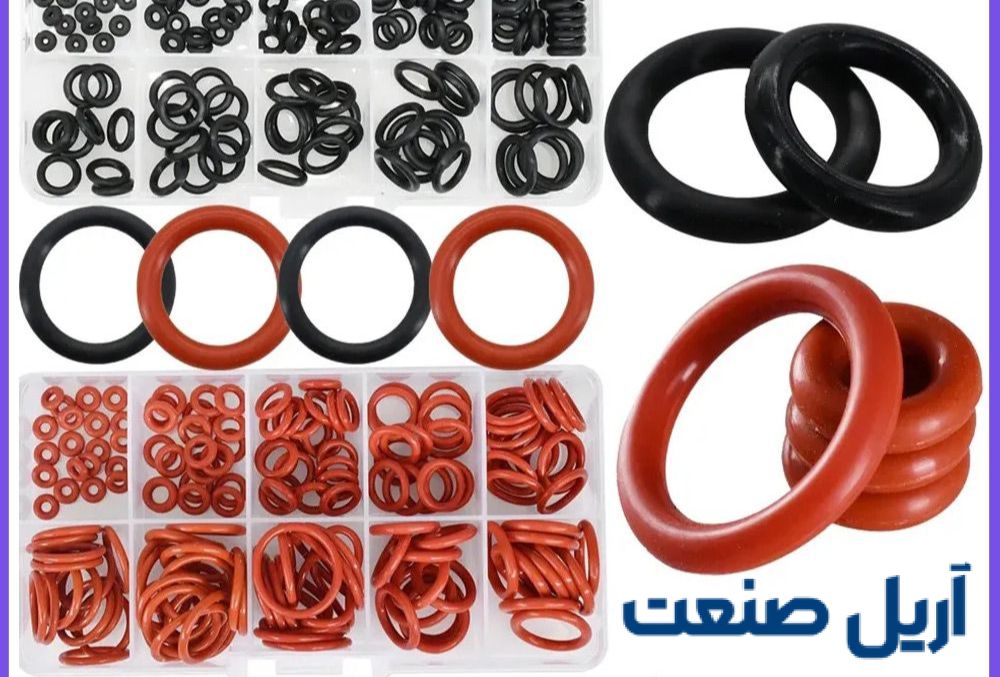

اورینگ چیست؟
اورینگ (O-RING) نوعی آب بند حلقوی شکل است که برای جلوگیری از نشت سیالات یا گازها در اتصالات مکانیکی استفاده می شود.شکل دایره ای آن باعث توزیع یکنواخت فشار می شود و تز بروز نشتی جلوگیری می کند.اورینگ ها به دلیل سادگی در طراحی و نصب ، قیمت مناسب و عملکرد قابل اطمینان در صنایع نفت، گاز، خودرو، پزشکی و بسیاری از حوزه های دیگر به کار می رود.
جنس اورینگ ها ممکن است شامل VITON ، EPDM، NBR، SILICON باشد که هر کدام به ویژگی های خاصی ناسب محیط های صنعتی مختلف دارند.
انواع اورینگ

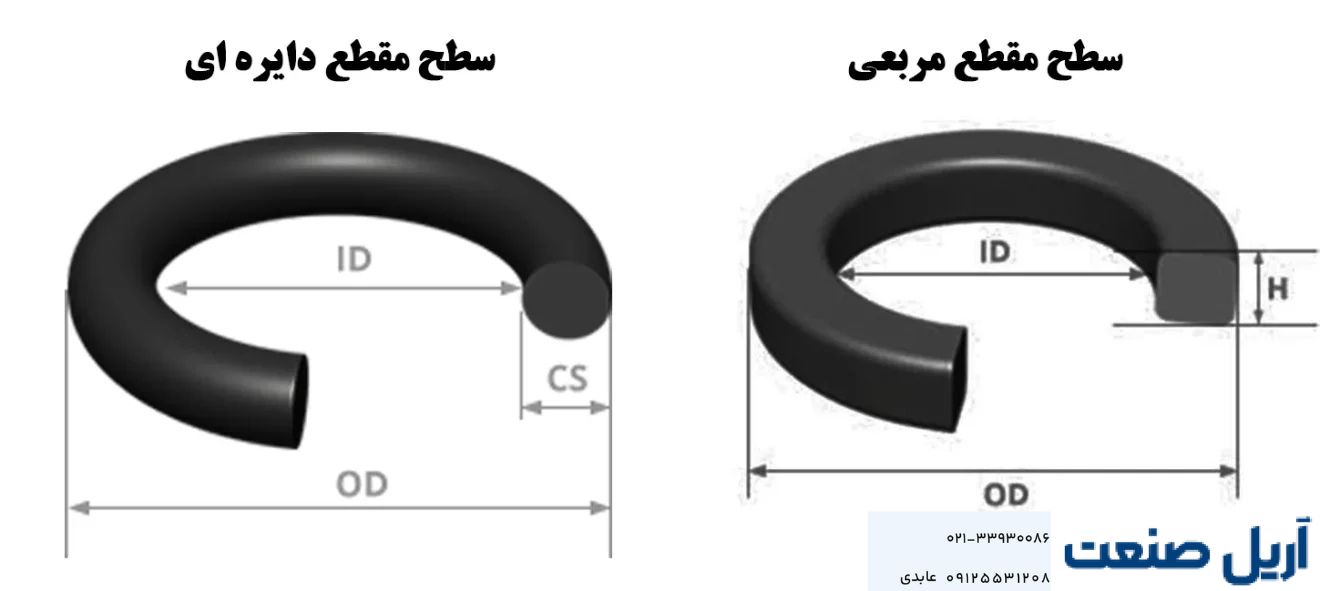

براساس سطح مقطع
- O-RING با مقطع دایره ای
- اور ینگ با مقطع مربعی
بر اساس کاربرد
- اورینگ فشار پایین
- اورینگ فشار بالا
- اورینگ مقاوم در برابر حرارت
- اورینگ بهداشتی (برای صنایع غذایی یا پزشکی)

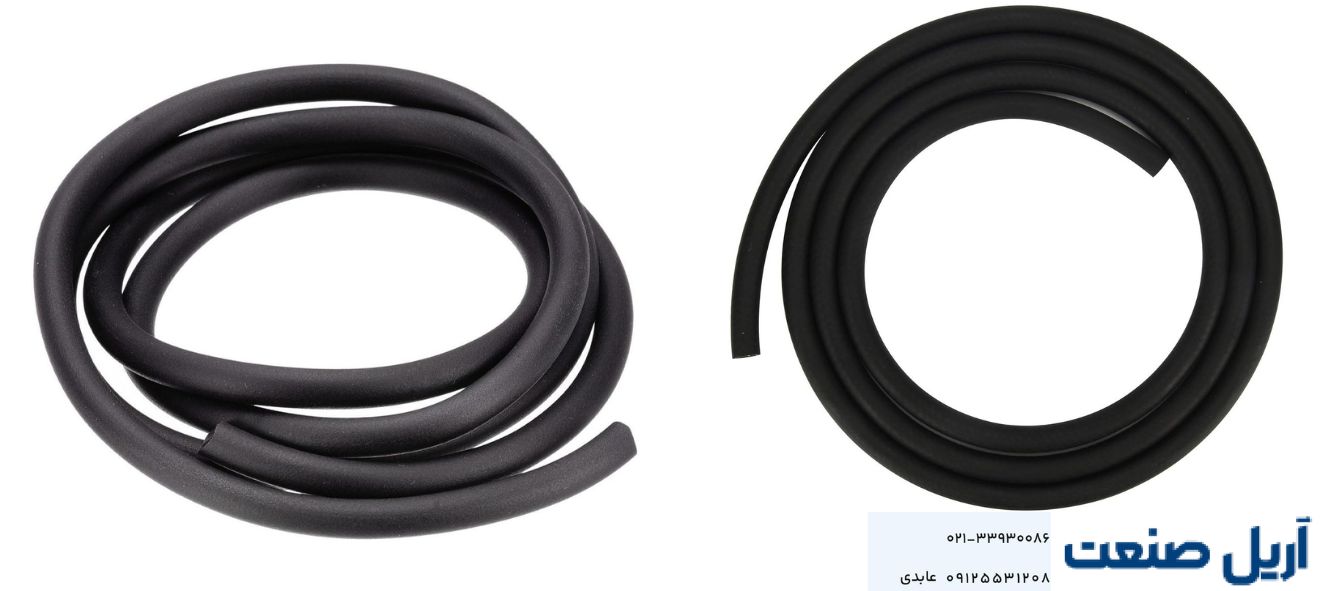

اورینگ متری
O-RING متری زمانی کاربرد دارد که به اورینگی با ابعاد خاص یا طول زیاد نیاز باشد. به همین دلیل، این نوع اورینگها بهصورت رولی یا نوار عرضه میشوند. در نتیجه، شما میتوانید با توجه به نیاز خود، آن را در اندازهی دلخواه برش دهید.
علاوه بر این، این O-RINGS در متریالهایی مانند سیلیکون، وایتون و NBR تولید میشوند. بنابراین، بسته به شرایط کاری و محیطی، میتوان گزینهی مناسب را انتخاب کرد. از ویژگی های اورینگ متری می توان به قابلیت برش و اتصال به صورت نوار و قرار دادن به اندازه دلخواه اشاره کرد.
شایان ذکر است که تمامی این متریالها در مجموعهی آریل صنعت موجود میباشند و قابل سفارش هستند.

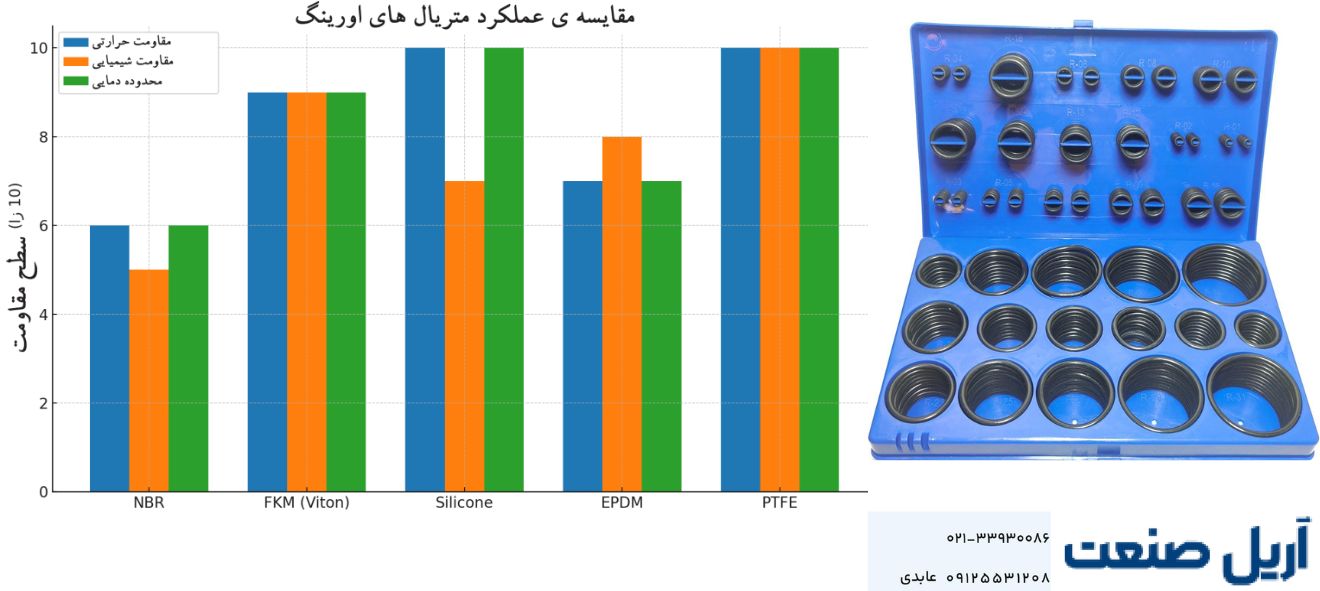

جعبه اورینگ
این جعبه اورینگ شامل مجموعه ای ازO-RING با سایزهای مختلف در یک بسته بندی مشخص است. جعبه اورینگ برای تعمیرکاران بسیار لازم است؛ هم نوع سیلیکون و وایتون و معمولی در آریل رول موجود می باشد.
مشخصات اورینگ صنعتی
اورینگ ها با پارامترهای زیر تعریف می شوند:
- قطر داخلی (ID)
- قطر مقطع (CS)
- جنس یا متریال
- محدوده دمایی کارکرد
- مقاومت شیمیایی
در صنایع، مشخصات فنی دقیق تعیین کننده ی عملکرد درست O-RING هستند. انتخاب اشتباه حتی در یک میلی متر می تواند باعث نشت و خرابی شود.
انواع O-RING سایز صنعتی
قیمت قطعه لاستیکی بسته به موارد زیر تعیین می شود:
- جنس آن NBR , SILICON , VITON , FKM و …
- ابعاد و صخامت
- تعداد سفارش
- وارداتی یا تولید داخل
برای استعلام دقیق، بهتر است با کارشناسان فروش آریل رول تماس بگیرید.
تفاوت O-RING و واشر
گرچه هردو برای آب بندی استفاده می شوند، اما تفاوت اساسی دارند:
- واشرها معمولا برای سطوح تخت هستند، ولی O-RINGها برای اتصالات دایره ای و محوری طراحی شده اند.
- ORING فشار را از جهات مختلف تحمل می کند، در حالی که واشر فقط فشار سطحی را تحمل می کند.
کاربرد اورینگ در صنعت
سیستم هیدرولیک و پنوماتیک
در این سیستم ها فشار سیال یا هوا به قطعات مکانیکی منتقل می شود. ORING ها در محل اتصال قطعات، پمپ ها و سیلندرها استفاده می شوند تا از نشت جلوگیری کنند. کیفیت و متریال لاستیک در این بخش بسیار مهم است، چرا که در صورت نشتی می تواند باعث کاهش راندمان یا حتی توقف کامل سیستم شود.
پمپ ها و شیرآلات صنعتی
در تجهیزات جابجایی مایعات یا گاز ها مانند پمپ های سانتیفیوژ،O-RING ها در بخش محفظه موتور و سیل استفاده می شوند. این کاربرد در صنایع غذایی، پتروشیمی و آب و فاضلاب بسیار حیاتی است.
تجهیزات پزشکی
در وسایل پزشکی مانند دستگاه های تنفس مصنوعی، سرنگ های خاص و تجهیزات تزریق دارو، استفاده از O-RING با متریال سیلیکونی یا EPDM ضروری است تا هیچ واکنش شیمیایی یا آلرژی ایجاد نشود. به دلیل حساسیت بالا، اورینگ ها باید کاملاََ استریل وتأییده بهداشتی داشته باشند.
دستگاه های بسته بندی
در این دستگاه ها که با سرعت بالا عمل می کنند، اورینگ ها معمولاََ در بخش های متحرک یا پرفشار دستگاخ ها نصب می شوند تا مانع از نشت گاز ، هوا یا مایع شوند.در بسته بندی وکیوم یا حرارتی نیز اورینگ نقش مهمی در تثبیت فشار دارد.
خودرو و ماشین آلات سنگین
در خودرو ها، O-RING بر پایه ی فشرده سازی درون شیار بین دو قطعه است.هنگام نصب، اورینگ تحت فشار قرار می گیرد و فضای خالی را پر می کند تا مانع عبور سیال یا گاز شوئ. اگر فشار از حد تحمل متریال بیشتر شود، اورینگ آسیب می بیند.
انواع متریال

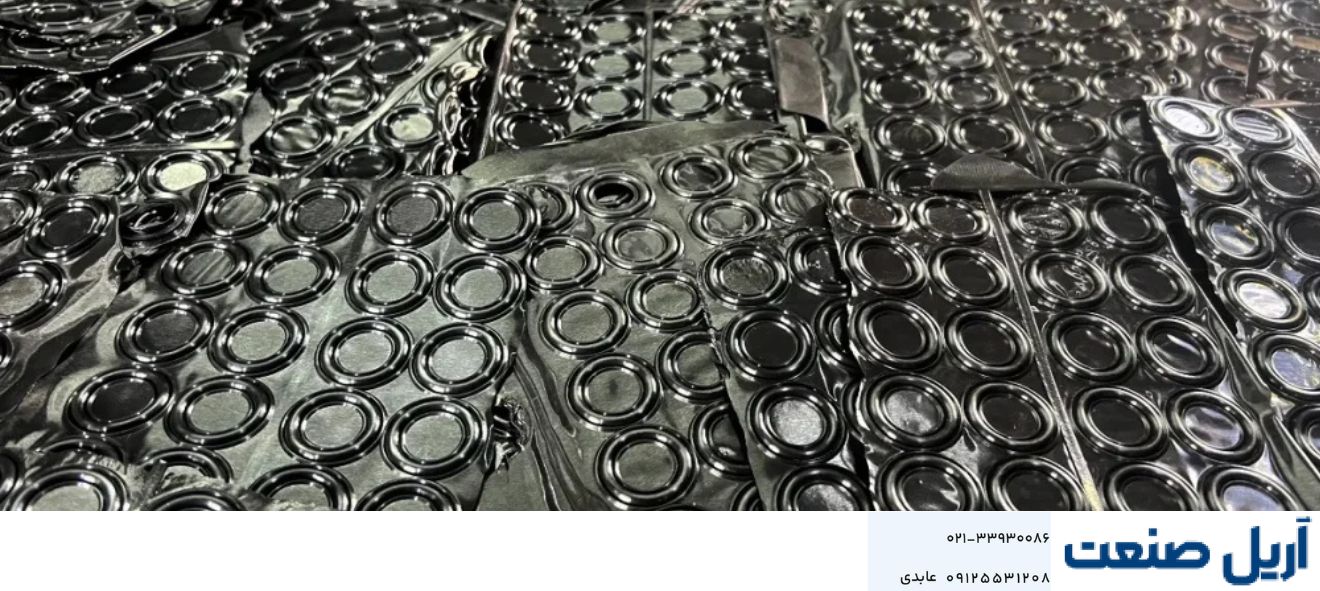

NBR نیتریل : مقاوم در برابر روغن وسوخت؛ مناسب برای شرایط صنعتی معمولی
FKM وایتون : مقاوم در برابر حرارت بالا و مواد شیمیایی
سیلیکون : مناسب برای کاربردهای غذایی و پزشکی ؛ دمای بسیار بالا
EPDM : مقاوم در برابر آب،بخار و محیط های خورنده
PTFE تفلون : مقاوم ترین در برابر مواد شیمیایی؛ خاصیت ضد اصطحکاک
نحوه عملکرد
عملکرد آن بر پایه فشرده سازی درون شیار بین دو قطعه است. هنگام نصب، O-RING تحت فشار قرار می گیرند و فضای خالی را پر می کند تا مانع عبور سیال یا گاز شود. اگر فشار از حد تحمل متریال بیشتر شود، قطعه آسیب می بیند.
چرا صنایع لاستیکی را از آریل صنعت بخریم؟
آریل رول با اتکا به دانش فنی و تخصصی در ارتباط با صنایع لاستیکی از جمله؛ پکینگ، کاسه نمد و تمامی قطعات لاستیکی با افتخار فروش انواع و اقسام این صنایع را به نحو احسن انجام می دهد. در ضمن تمامی قطعات و صنایع لاستیکی به طور سفارشی قالب زنی می شود .
در نتیجه بهترین تصمیم برای انتخاب قطعات صنایع لاستیکی مشاوره گرفتن از یک متخصص است که آریل صنعت این امکان را فراهم کرده تا به صورت رایگان به شما کمک کند.
اسم های تجاری خاصی در انتخاب قطعات لاستیکی وجود دارد که عمده با کیفیت آنها از کشور تایوان، ترکیه آماده سازی می شود ولی امروزه در کشور خودمان ایران تولیدات انبوهی حاصل می گردد که می توان به ساخت پکینگ، منجید و کاسه نمد اشاره کرد.
